В процессе монолитного строительства важную роль играет качество уплотнения бетонной смеси. Для этих целей применяется глубинный вибратор — специализированное оборудование, позволяющее получить прочные и долговечные бетонные конструкции.
Назначение глубинного вибратора
Главная задача глубинного вибратора заключается в уплотнении свежезалитого бетона. При заливке смесь содержит большое количество воздуха, который при застывании образует пустоты и снижает прочность конструкции. Вибратор выполняет несколько функций:
- Удаление воздушных пузырей — вибрация способствует их подъему на поверхность.
- Уплотнение смеси — частицы цемента и заполнителя плотнее прилегают друг к другу.
- Равномерное распределение — смесь лучше заполняет форму или опалубку, уменьшаются пустоты и каверны.
- Повышение прочности и долговечности — правильно уплотненный бетон способен выдерживать расчетные нагрузки и дольше сохранять эксплуатационные свойства.
Без применения глубинных вибраторов бетонные конструкции подвержены трещинообразованию, расслоению и преждевременному разрушению.

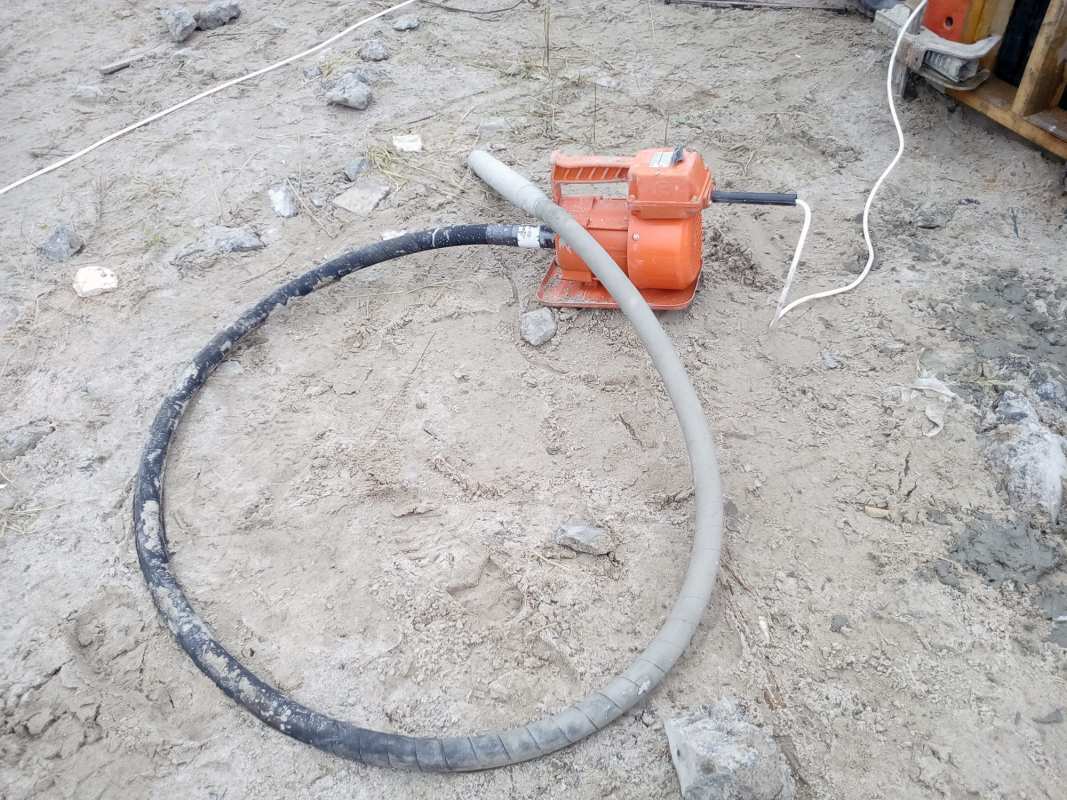

Устройство глубинного вибратора
Конструкция вибратора достаточно проста, но продумана так, чтобы эффективно передавать колебания в толщу бетонной массы. Основные элементы:
1. Электродвигатель или привод
Источник энергии, который приводит систему в действие. Бывают разные типы:
- электрические (самые распространенные);
- бензиновые или дизельные (для работы на объектах без электроснабжения);
- пневматические (используются реже, но актуальны на производствах с централизованной подачей сжатого воздуха).
2. Гибкий вал
Передает вращательное движение от привода к вибронаконечнику. Изготавливается из прочных и гибких материалов, что позволяет работать в труднодоступных местах и опускать наконечник на нужную глубину.
3. Вибронаконечник (булава)
Основной рабочий элемент, который погружается в бетон. Внутри него установлен эксцентриковый механизм: вращение вала преобразуется в колебательные движения, создающие вибрацию высокой частоты. Именно эта вибрация уплотняет смесь.
4. Корпус и система охлаждения
Корпус защищает двигатель и узлы от попадания пыли и влаги, а также обеспечивает безопасную эксплуатацию.
Принцип работы
При включении вибратор начинает передавать высокочастотные колебания на вибронаконечник. Оператор опускает его в свежезалитый бетон, и за счет вибрации частицы смеси перераспределяются, воздух выходит наружу, а сама масса уплотняется. Обычно вибронаконечник выдерживают в одной точке 10–20 секунд, после чего перемещают дальше, чтобы равномерно обработать всю площадь.
Глубинный вибратор — незаменимый инструмент в монолитном строительстве. Его использование позволяет значительно повысить прочность и долговечность бетонных конструкций, минимизировать появление пустот и трещин. Простое устройство, удобство в работе и высокая эффективность делают его обязательным оборудованием на строительных площадках.
